10kV柱上型取能电源
适用范围
1、10kV柱上型电子式组合互感器（高压电能表）配套通讯显示终端供电。
2、集中器、专变终端及配网终端的供电。
3、其它10kV低压端设备的供电。
产品概述
柱上型取能电源采用新型电子式互感器技术，可以简便、安全的从10kV线路获得低压设备所需电源，较传统的铁磁型电源PT，产品重量和体积大大的降低、安装简易，应用灵活。
功能特点
柱上型取能电源获得多项实用新型专利，已有数千套产品在国网、南网多家电力公司配电网挂网运行。
柱上型取能电源采用母线电压取能方法，供电稳定、可靠，可广泛用于户外现场的各种配电终端、表计的供电电源。其主要特点有：
1、取能稳定可靠。采用10kV线路电压取能，不受负荷电流大小的影响，稳定可靠。
2、安全可靠。本产品所采用的元件经过3万小时的过压老化测试，有10年的应用经验。安全性得到理论及实践的长期验证。
3、本产品不存在铁磁谐振问题，且产品抗过压冲击、抗过流冲击、抗谐波冲击能力优越，运行可靠性、稳定性大大提高。
4、轻便灵活。单支产品仅重1.7kg。相对于取能PT重量大为降低，体积小巧，安装简便。且可以根据实际需要灵活调配安装数量。
技术指标
额定电压
|
10⁄√3kV
|
输出电压
|
AC100V/220V，DC12/24/48V（可选）
|
额定容量
|
10VA
|
额定频率
|
50Hz
|
绝缘等级
|
12kV/42kV/75kV
|
局部放电
|
＜20pC
|
环境温度
|
-40℃~70℃
|
设计寿命
|
＞10年
|
外形尺寸
|
Φ118×348 mm
|
产品重量（单支）
|
1.7kg
|
组成结构

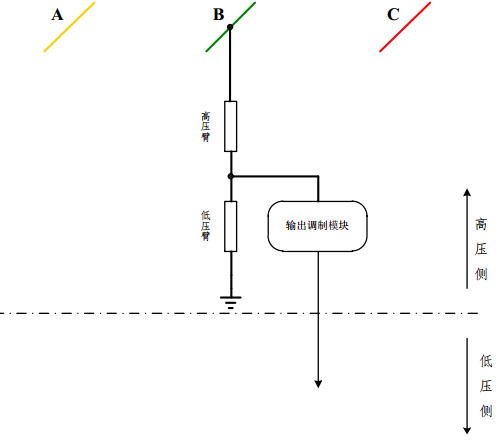

柱上型取能电源通过高压阻抗和低压阻抗串联分压实现安全电压的输出。为了提高产品的驱动能力，低压信号经过输出调制模块后输出至低压终端设备，本产品的原理如下图所示。

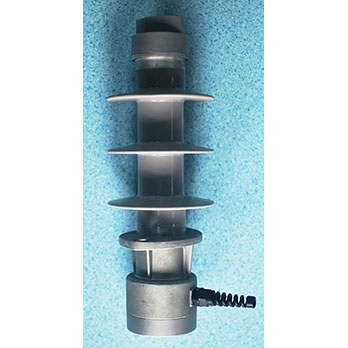

本产品整体外形尺寸（mm）：Φ118×348；整备重量：1.7kg；产品外形尺寸如下图所示。
安装实例

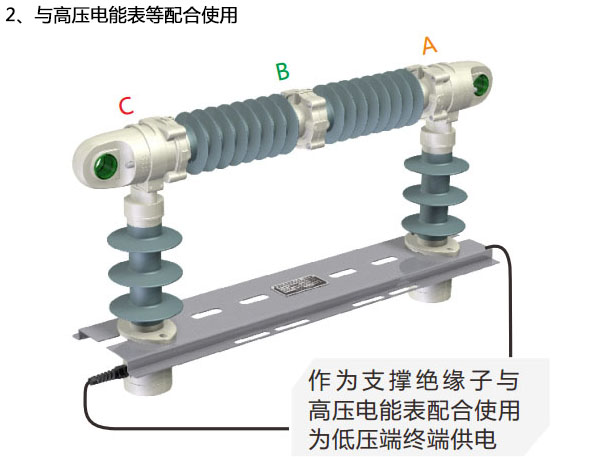

应用于架空线路的10kV柱上型取能电源的典型安装方案有直接架设于母线安装方式、与高压电能表等配合使用安装方式，安装图示如下。为保障安全，本产品需要可靠接地，严禁不接地使用。

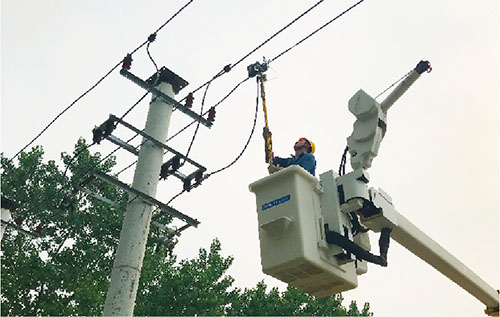

根据现场环境和施工条件，柱上型取能电源安装过程可选择带电作业和停电作业，带电作业如下图所示。
